Графики и отчеты

Для перехода в раздел графики и отчеты нужно нажать на соответствующую кнопку, по умолчанию находящуюся в верхней панели системы.

В таком случае поле устройства будет не заполнено, устройство/устройства нужно будет выбрать из выпадающего списка разбитого по разделам и типам устройств.

Для построения графика по конкретному устройству нужно выполнить одно из следующих действий:

  • Нажать на кнопку “графики” в нижней части плитки устройства
  • Нажать на кнопку в окне информации об устройстве.

Для построения графика по нескольким устройствам используется режим выбора устройств.

Откроется страница построения графиков:

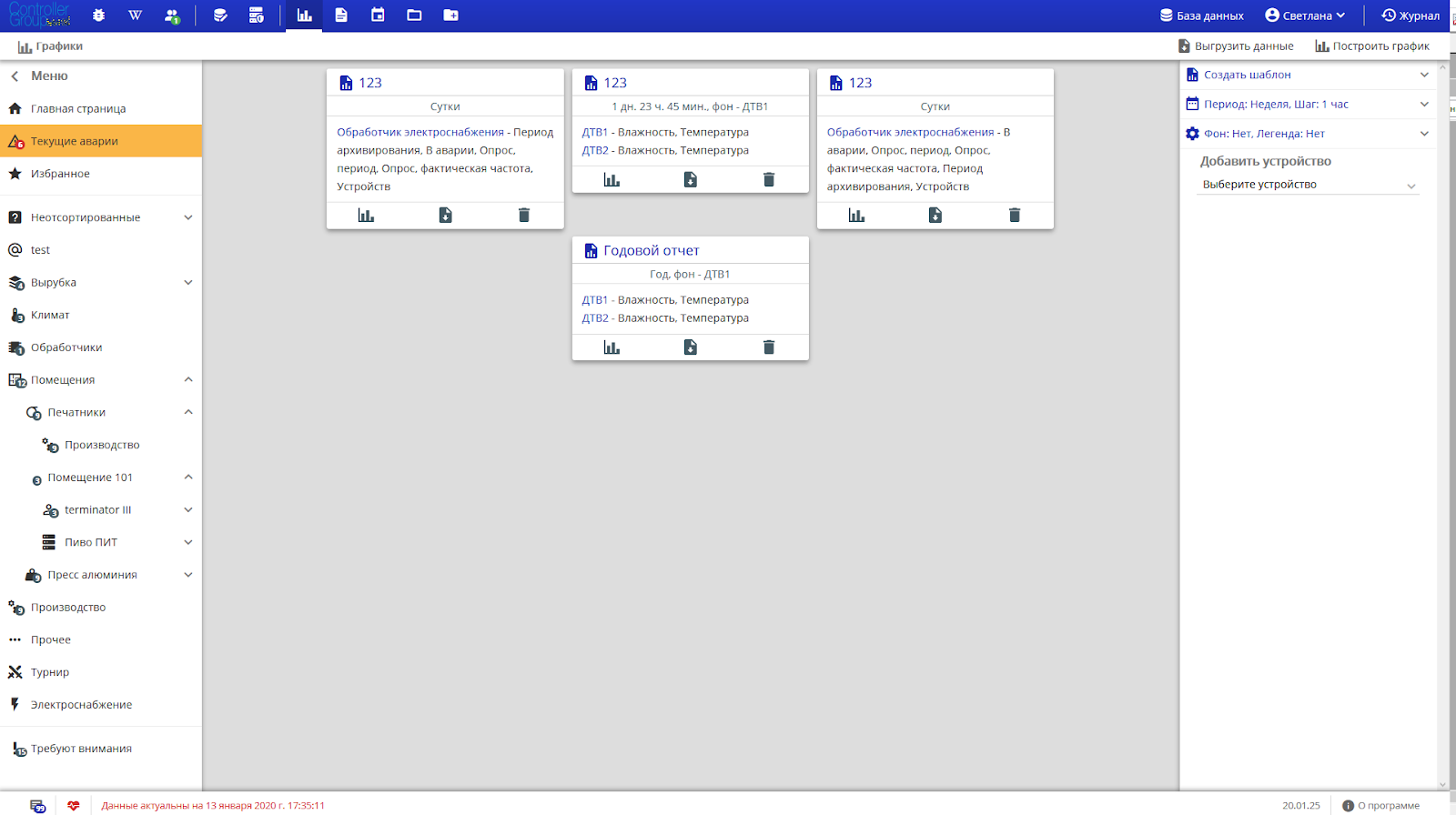

Рисунок 23 – Страница построения графиков

Каждый шаблон графика представлен в виде плитки. Плитка шаблона содержит:

  • название шаблона (заголовок плитки)
  • период шаблона (подзаголовок плитки)
  • Название устройств и выбранные переменные (центральная часть плитки)
  • Кнопки “Построить”, “Загрузить”, “Удалить” (нижняя часть плитки)

При нажатии на заголовок плитки правая панель построения графика заполнится параметрами из шаблона. Параметры можно отредактировать и сохранить шаблон, нажав на название шаблона в верхней части панели и выбрав кнопку "Сохранить текущий шаблон".

Правая часть страницы содержит форму для создания нового графика, состоящая из следующих полей:

Сохранение шаблона позволяет сохранить шаблон отчета для повторного  использования в дальнейшем.

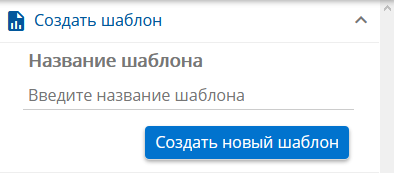

Рисунок 24 – Сохранение шаблона графика

В данное поле введите название шаблона, под которым его требуется сохранить и нажмите на кнопку «Создать новый шаблон». Шаблон появится в списке шаблонов в центральной части экрана.

Настройка периода позволяет указать, за какой интервал времени необходимо выгрузить данные из архива и на сколько эти данные следует проредить.

Рисунок 25 – Настройка периода графика

Период - выбрать период от часа до года, либо произвольное значение

Дата начала/окончания отчета - выбрать даты и время за которое будет построен отчет, при выборе конкретного периода заполнится автоматически.

Шаг по времени – выберите значение от 1 минуты до 24 часов

Далее при необходимости можно выбрать фон графика (в отчет должно быть добавлено хотя бы 1 устройство, фон графика отображает одну из переменных устройства) и место расположения легенды.

Добавление устройств и параметров

Нажмите на выпадающий список в строке "Выберите устройство" чтобы отобразить список доступных устройств (в списке находятся все устройства заведенные в систему, отсортированные по типу и разделам). Выберите в списке устройство, по которому требуется построить график. Для выбранного устройства отобразится список доступных переменных:

Выберите параметры (1 или несколько) при помощи переключателей. Если устройство выбрано неправильно, нажмите кнопку, отмеченную символом для удаления устройства из отчета.

Для добавления в отчет других устройств повторите предыдущую последовательность действий.

Для отображения графика необходимо нажать кнопку «Построить график» в верхней правой части экрана.

При нажатии кнопки "Выгрузить данные" произойдет сохранение значений с графика на компьютер в формате csv.

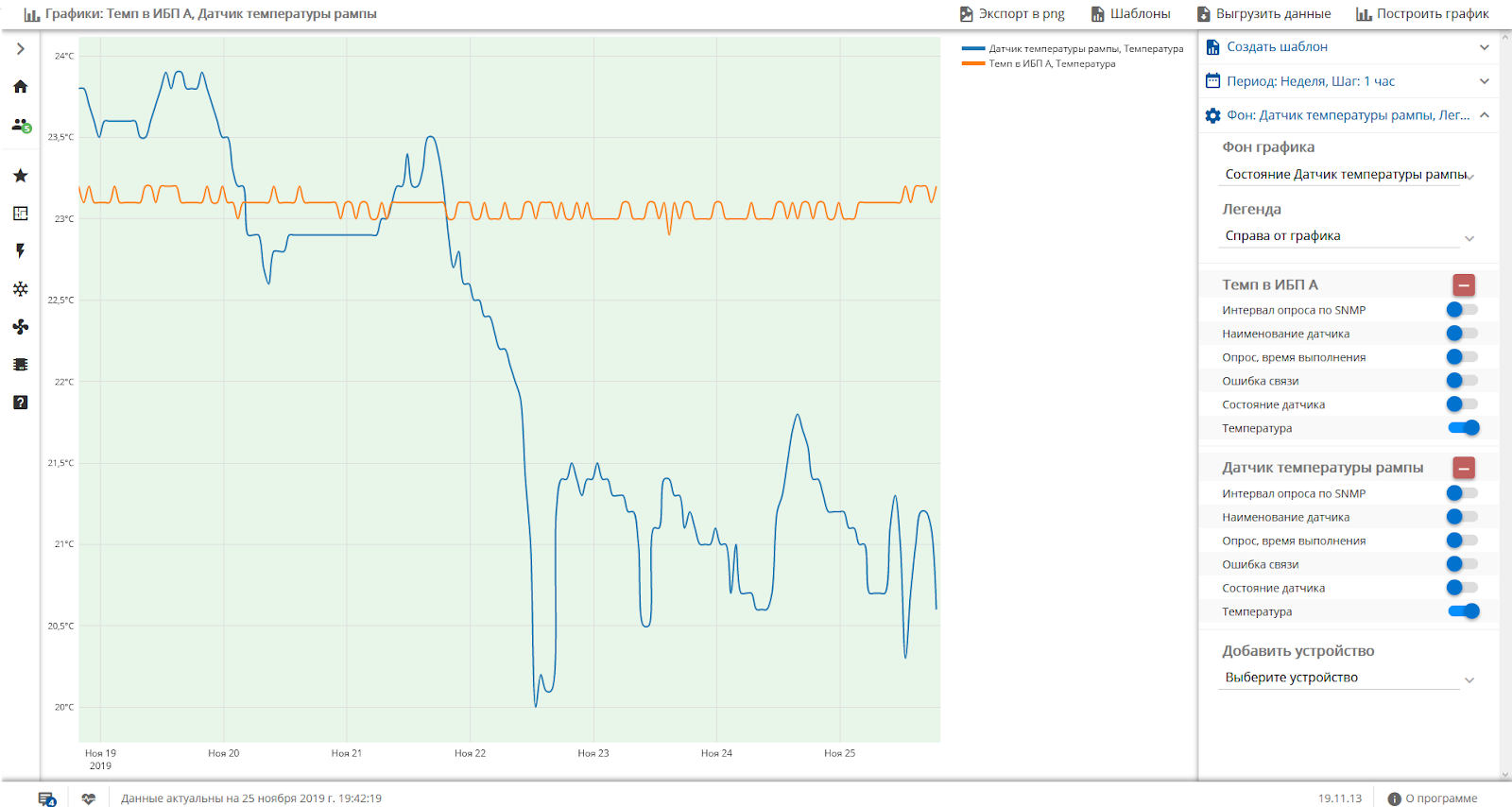

Рисунок 26 – Просмотр графика

Для увеличения масштаба выделите интересующий фрагмент графика мышкой, произойдет увеличение данного фрагмента. Также допустимо использовать колесо мыши для управления масштабом.

В верхней правой части располагаются дополнительные кнопки управления графиком:

Сбросить масштаб – восстанавливает масштаб графика по умолчанию, вписывая все имеющиеся данные в экран.

Экспорт в png – Позволяет осуществить сохранение графика в виде картинки.

Шаблоны – возвращает к главной странице раздела Графики.

*Если вы перешли в раздел Отчеты со страницы устройства, то в поле «Добавить устройства» уже будет подставлено то устройство, со страницы которого вы перешли.
