Плитка устройства

Каждое устройство в системе представлено в виде плитки. Плитка устройства состоит из заголовка, подзаголовка, центральной части и пиктограмм.

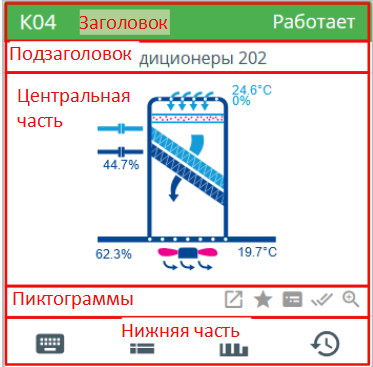

Рисунок 16 – Пример плитки устройства

Заголовок плитки располагается в верхней её части. С левой стороны заголовка  указано название устройства. С правой стороны заголовка указан статус устройства. В настройках устройства для поля статуса может быть выбрана любая переменная. По умолчанию в заголовок выводится переменная общего состояния устройства.

Цвет заголовка плитки зависит от состояния устройства.

Рисунок 17 – Плитки с заголовками разного цвета

  • Зеленый - работает/в норме
  • Желтый - в предупреждении
  • Красный - в аварии
  • Бордовый - в обрыве связи
  • Фиолетовый - в сервисе

Подзаголовок плитки расположен сразу под заголовком плитки. В подзаголовке плитки указывается параметр, выбранный в настройках раздела, может быть выбрано поле из информации об устройстве, либо любая доступная переменная устройства.

Центральная часть плитки отображает основную информацию об устройстве. Это может быть либо мнемосхема устройства, либо основные переменные в виде текста. Основные переменные выбираются в настройках устройства.

Поверх плитки может отображаться важная информация: при наличии ошибки или предупреждения отображается текст ошибки и предупреждения, при наличии комментария - текст комментария, автор и дата комментария.

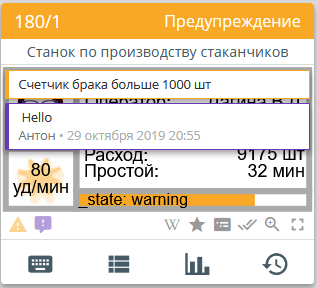

Рисунок 18 – Пример плитки устройства с уведомлениями

На плитке устройств, к которым добавлен комментарий или есть текст ошибки, появляются соответствующие пиктограммы в левой нижней стороне центральной части плитки.

Пиктограммы находятся с нижней стороны центральной части плитки. Отображаемые пиктограммы зависят от типа устройства и от его состояния.

С левой стороны отображаются пиктограммы наличия аварии, предупреждения или комментария. При нажатии на пиктограммы можно скрывать или отображать текст.

- скрыть/отобразить текст аварии;

- скрыть/отобразить текст предупреждения;

- скрыть/отобразить текст комментария;

Для всех устройств доступны:

- добавить/убрать из избранного

- добавить/убрать из рассылки

- комментирование и квитирование

Дополнительно:

- открыть страницу устройства

- открыть веб-страницу

- показать мнемосхему

- редактор устройств

Нижняя часть плитки содержит кнопки, открывающие боковые панели устройства.

Управление - открывает панель управления устройством, на которой содержатся доступные команды.

Переменные - открывает панель переменных, содержащую полный список переменных устройства и их текущее значение.

Графики - переход в модуль отчетов и графиков, для создания отчета будет выбрано данное устройство.

Журнал - открывает панель журнала, с фильтрацией по данному устройству. В журнале содержатся записи о событиях, авариях и действиях с системой в хронологическом порядке.
