Настройка устройства

Для настройки устройства необходимо нажать на верхнюю часть плитки устройства:

Рисунок 55 - настройка устройства

В нижней части открывшейся панели находится раздел Настройка:

Пункт 1 - Отображение в системе

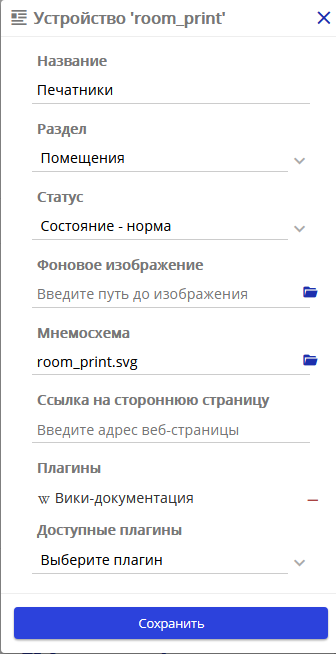

Рисунок 56 - Панель настройки устройства

1. название устройства

Вводится отображаемое название устройства, оно будет выводиться в верхней части плитки устройства, в журнале при событиях относящихся к устройству, в отчетах и т.п

2. раздел

Выбирается раздел, в котором должно находится устройство

3. статус

Отображается в правой верхней части плитки, можно выбрать состояние устройства либо значение любой доступной переменной из выпадающего списка.

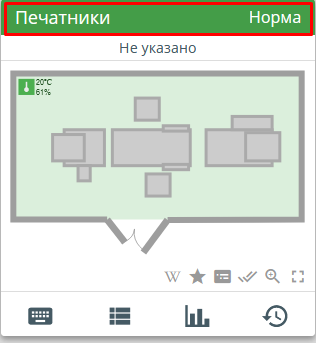

Рисунок 57 - Вывод статуса устройства

4. Фоновое изображение

Выбор изображения, отображаемого в верхней части панели информации об устройстве. При нажатии на папку происходит переход в файловый менеджер для выбора файла изображения. Рекомендованный размер изображения - 150х400.

5. Мнемосхема

Назначение отображаемой мнемосхемы устройства. При нажатии на папку происходит переход в файловый менеджер для выбора файла мнемосхемы. Доступный формат svg. После выбора мнемосхемы и сохранения изменений - она появится на плитке устройства. В системе содержатся готовые мнемосхемы для стандартных устройств.

6. Ссылка на стороннюю страницу

В это поле можно ввести любой url, например - на инструкцию к устройству на сайте производителя, ссылка будет отображаться в панели информации об устройстве и на плитке устройства.

После ввода данных необходимо нажать на кнопку Сохранить в нижней части окна.

Пункт 2 - описание устройства

Все данные в этом пункте вводятся для предоставления расширенной информации об устройстве в системе и не влияют на отображение и работу устройства и его мнемосхемы, не используются в отчетах.

Заполняются следующие поля, которые потом выводятся на панели информации об устройстве в его верхней части:

Рисунок 58 - Заполнение информации об устройстве

После ввода данных необходимо нажать на кнопку Сохранить в нижней части окна.

Пункт 3 - основные переменные

В этом разделе назначаются переменные, которые будут отображаться на плитке устройства (если для отображения не выбрана мнемосхема) и на странице информации об устройстве. Все остальные переменные отображаются в разделе Переменные (ссылка в нижней части страницы информации об устройстве, либо в нижней части плитки устройства).

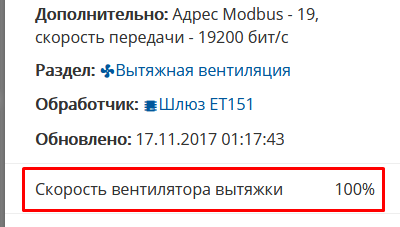

Рисунок 59 - отображение основных переменных

В окне выбора основных переменных отображаются все доступные переменные устройства.

Список переменных устройства зависит от его типа, отображение и реакция на переменные настраивается в панели Переменные (см. раздел руководства администратора Управление переменными).

Для стандартных, известных системе типов устройств по умолчанию выбраны основные переменные.

Для назначения переменной в качестве основной, необходимо нажать на + рядом с названием переменной:

Рисунок 60 - настройка основных переменных

Она будет перемещена в верхнюю часть списка

Если переменную нужно убрать их основных, необходимо нажать на “-” рядом с названием переменной - она будет перемещена в список доступных переменных.

В верхней части списка, где присутствуют доступные переменные, можно менять их расположение относительно друг друга (подвинуть важную переменную в верх), с помощью стрелок вверх и вниз.

Также можно использовать разделитель (находится в нижней части списка доступных переменных), помещая его между переменными, например, с целью визуально отделить группу переменных, которые относятся к одному элементу или параметру работы устройства.

Перемещение разделителя осуществляется также, как и в случае с переменными.

После ввода данных необходимо нажать на кнопку Сохранить в нижней части окна.

Пункт 4 - список команд

В этом разделе назначаются команды для управления устройством, которые будут доступны в панели управления устройством (переход в панель управления осуществляется по нажатию кнопки Управление в нижней части панели информации об устройстве, либо в нижней части плитки устройства.

Рисунок 61 - настройка списка команд

Для добавления активной команды необходимо нажать на + рядом с названием команды в списке доступных команд:

Команда переместится в верхнюю часть списка (над надписью Доступные команды)

Для удаления команды из списка активных команд необходимо нажать на
“-” напротив названия команды.

Активные команды можно менять местами, таким образом они будут менять положение в панели управления. Для этого нужно использовать стрелки вверх и вниз напротив команд, выбранных как активные.

Также можно использовать разделитель (находится в нижней части списка доступных команд), помещая его между командами, например, с целью визуально отделить группу команд, которые относятся к одному элементу или параметру работы устройства.

После ввода данных необходимо нажать на кнопку Сохранить в нижней части окна.
