Создание раздела
Для создания нового раздела нужно нажать на кнопку Создать раздел (по умолчанию находится в верхнем меню):
Откроется панель создания нового раздела:

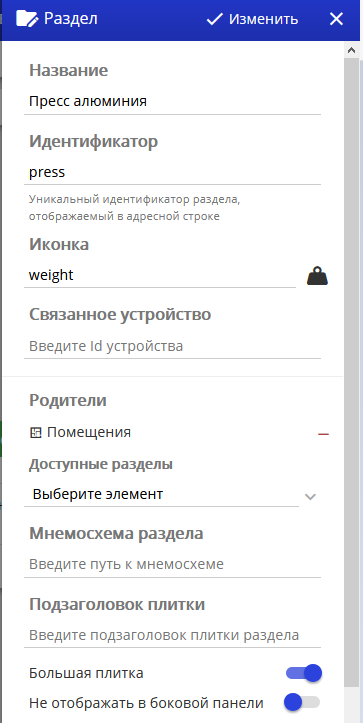

Рисунок 40 - Окно создания нового раздела
Необходимо указать следующие сведения:
1. Название
Отображаемое название раздела - выводится в левой панели меню, в левом верхнем углу страницы раздела, в названии плитки раздела в его родительских разделах и т.д.
2. Идентификатор
Отображается в адресной строке, вводится латинскими буквами:
3. Иконка
Текстовое название иконки для раздела - картинка иконки выводится в меню и в левом верхнем углу страницы раздела, поддерживаются иконки materialdesignicons.com из стандартного набора иконок, Material Design.

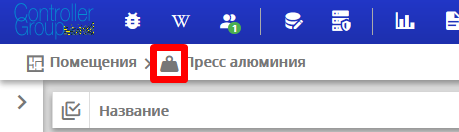

Рисунок 40 - Иконка раздела
4. Связанное устройство
Позволяет выводить плитку любого выбранного устройства системы вместо плитки данного раздела в родительских разделах. При нажатии на плитку устройства будет осуществляться переход в данный раздел.
5. Использовать статус устройства (доступно только если выбрано Связанное устройство)
Позволяет отображать статус выбранного устройства на его плитке при выводе в родительском разделе.
6. Родители
Применяется для создания вложенных разделов. Можно выбирать 1 или несколько разделов, в которых будет размещена ссылка на на данный раздел в виде плитки заданного вида, при нажатии на заголовок плитки будет происходить переход в данный раздел. Плитка дочернего раздела выводится над плитками устройств родительского раздела.
Также ссылка на дочерний раздел выводится виде вложенного пункта в левой панели под ссылкой на родительский раздел:
Рисунок 41 - Отображение родительский/дочерних разделов в боковой панели
7. Мнемосхема раздела
Используется для отображения мнемосхемы на плитке раздела, когда ссылка на него выводится в родительском разделе (для отображения должен быть выбран как минимум 1 родительский раздел).
Пример вывода мнемосхемы в родительском разделе:
Рисунок 42 - вывод мнемосхемы дочернего раздела в родительском разделе
Рисунок 9 - вывод мнемосхемы дочернего раздела в родительском разделе
Доступный формат - svg. Необходимо ввести название файла, из доступных в модуле Файловый менеджер, раздел Мнемосхемы (по умолчанию находится в верхней панели системы)
8. Подзаголовок плитки
Произвольный текст, который будет отображаться в подзаголовке плитки данного раздела в родительском разделе. По умолчанию - не указано.
9. Большая плитка
Настраивает вариант отображения плитки данного раздела в его родительских разделах. Маленькая плитка - отображает только заголовок плитки.
10. Не отображать в боковой панели
Убирает ссылку на данный раздел из левой боковой панели. Раздел остается доступен по его адресу, вернуть раздел в меню можно через панель Конфигурация системы.
11. Настройка слайдшоу
Слайдшоу отображается в верхней части страницы раздела, позволяет вывести в развернутом виде любые заданные мнемосхемы.
Рисунок 43 - слайдшоу
Выбор элементов слайдшоу:
Под пунктом Выберите элементы необходимо выбрать 1 из трез типов элементов, после чего соответствующий тип элемента появится в списке активных элементов слайдшоу.
Новая страница -
Устройство по id - вывод мнемосхемы любого устройства по его id. Id устройства находится в конце адреса его страницы. Необходимо перейти на страницу устройства и скопировать из адресной строки символы после “dev=”:
Файл мнемосхемы - выводит указанную мнемосхему из файлового менеджера. Доступный формат - svg. Необходимо ввести название файла, из доступных в модуле Файловый менеджер, раздел Мнемосхемы (по умолчанию находится в верхней панели системы).
Для изменения порядка отображения элементов слайдшоу можно использовать стрелки вверх и вниз напротив названий элементов в списке элементов.
Для удаления элемента из слайдшоу нужно нажать на ” - “ напротив элемента.
12. Ширина слайдшоу
Отображаемая ширина элементов слайдшоу в процентах от ширины рабочей области экрана.
13. Столбцы таблицы
Выбираются столбцы таблицы раздела, применяемые для сортировки.
Рисунок 44 - строка сортировки
В качестве столбцов таблицы можно выбрать :
Переменную по id - выбирается любая переменная устройств.
При выборе переменной по id в качестве названия столбца будет отображаться Название переменной.
“Основное” - выбор одного из доступных полей информации об устройстве.
“Описание” - выбор одного из доступных полей описания устройства.
Выбранные столбцы можно менять местами, используя стрелки вверх и вниз, либо удалять, нажав на “ - ” напротив названия соответствующего столбца.
14. Отображение содержимого
Выбор вида плиток устройств раздела по умолчанию (пользователь может изменить вид в своем интерфейсе).
- плитка с мнемосхемами
- плитка с текстом
- таблица с мнемосхемами
- таблица с текстом
15. Подзаголовок плитки
Выбор информации, которая будет отображаться в подзаголовке плиток устройств раздела:
Рисунок 45 - вывод подзаголовка плиток раздела
Переменная по id - отображение значения переменной данного устройства. Необходимо ввести id переменной.
“Основное” - вывод текстовой строки из доступных полей информации об устройстве.
“Описание” - вывод одного из доступных полей описания устройства.
16. Порядок содержимого
Выбор порядка отображения устройств в разделе (по умолчанию устройства отображаются по алфавиту).
В выпадающем списке доступны все устройства раздела. Можно добавить их все в необходимом порядке, либо добавить 1 или несколько, в таком случае они будут отображаться в начале, остальные устройства будут отображаться по умолчанию.
Выбранные устройства можно менять местами, используя стрелки вверх и вниз, либо удалять из списка, нажав на “ - ” напротив названия соответствующего устройства.
17. Настройка доступа.
Раздел по умолчанию доступен всем пользователям. Если выбрать конкретного пользователя - раздел будет доступен пользователям с правами администратора и пусконаладчика, а также выбранному пользователю. Также можно выбрать группу пользователей - “только пусконаладчикам”.
После ввода всей информации необходимо нажать кнопку Создать в правой верхней части панели создания раздела:
Рисунок 46 - создание раздела
